Stap voor stap uitgelegd: Montagehandleiding voor uw fiets of e-bike

Verwijder de kabelbinders

Verwijder de beschermende onderdelen

Beschermkappen voorzijde verwijderen

Beschermkappen achter verwijderen

De stuurpen losdraaien

Open de stuurpen met een 5 mm inbussleutel om de stuurklem te kunnen verwijderen.

Het stuur plaatsen

Centreer het stuur.

Lijn het stuur centraal uit

De stuurpen vastdraaien

Breng de stuurklem aan en draai alle vier de bouten gelijkmatig en stevig vast.

Verwijder de transportvergrendeling

Vorkbescherming verwijderen

Indien nodig: Voorwiel plaatsen

Steek het voorwiel recht, precies tot aan de aanslag, in de uitvaleinden en draai de snelspanner of steekas vast. Let op de looprichting van de band.

Het zadel plaatsen

Maak de zadelpenklem op de zitbuis los. Steek de zadelpen recht in de zitbuis zonder deze te verdraaien.

Pedalen Markering

Elk pedaal heeft een kleine markering(L en R) die aangeeft aan welke kant van het wiel het pedaal gemonteerd moet worden. De markeringen kunnen zich op verschillende plaatsen bevinden.

Let op! Haal de linker- en rechterpedalen niet door elkaar. Lees het informatieblad.

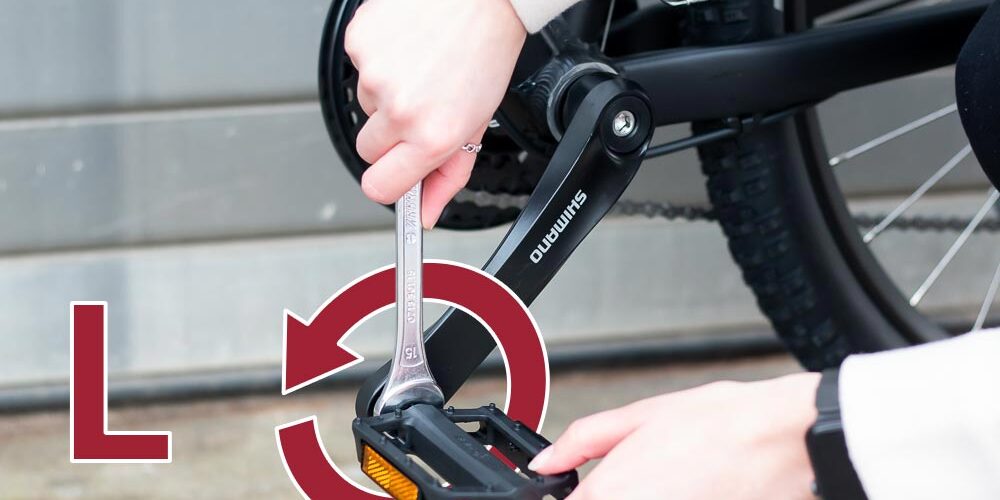

Het linker pedaal monteren

Het linker pedaal heeft linkse schroefdraad. Draai het pedaal stevig vast met een steeksleutel van 15 mm tot ongeveer 35 Nm.

Pedaal rechts monteren

Het rechter pedaal heeft rechtse schroefdraad. Draai het pedaal vast met een 15 mm steeksleutel tot ongeveer 35 Nm.

Proefrit

Neem de juiste bandenspanning over uit de gebruiksaanwijzing en controleer de bandenspanning. Maak daarna een proefrit en draai de pedalen opnieuw vast.
